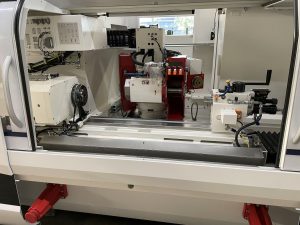

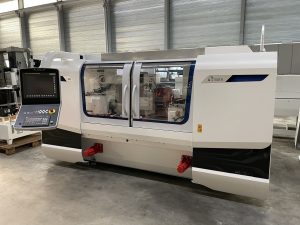

品牌:STUDER 型号:S-33 类型:外圆磨床
技术参数
原产地 | 瑞士 |
净重 | 4000 kg |
技术参数 | |
(标准) | |
中心距 | 650 mm 或 1000 mm |
中心高 | 175 mm |
最大工件重量 | 80 或 120 kg |
纵向滑座 Z | |
最大行程 | 1000 – 1150 mm |
速度 | 0.001 – 10’000 mm/min |
: (2000 年初始模式: 0.001-5’000 min-1) | |
分辨率 | 0.0001 mm |
横向滑座 X | |
最大行程 | 285 mm |
速度 | 0.001 到 20’000 mm/min |
: (2000 年初始模式: 0.001-10’000 min-1) | |
分辨率 | 0.0001 mm |
磨削头架 (通用) | |
旋转 | -15 – 225° |
: (2000 年初始模式: -15 – 195°) | |
旋转轴 | 2.5 / 1 ° Hirth |
驱动功率 | 7.5 或 9 kW 或 11 kW |
砂轮 | 500×63 (80/110F5) x203 mm |
工件头架 | |
转速 | 1 – 1500 min-1 |
配合锥度 | MT4 或 MT5 / ISO 50 |
驱动功率 | 1.6 或 3.0 kW 或 4.0 kW |
尾座 | |
配合锥度 | MT3 或 MT4 |
套筒行程 | 35 / 50 mm |
: (2000 年初始模式:35 mm.) | |
套筒直径 | Ø 50 mm |
精细调整 | +/- 40 µ |
控制系统 | Fanuc Oi-TD 独立面板 i |
: (2000 年初始模式:Fanuc 21i-TB | |
重量 | 5000 kg |
