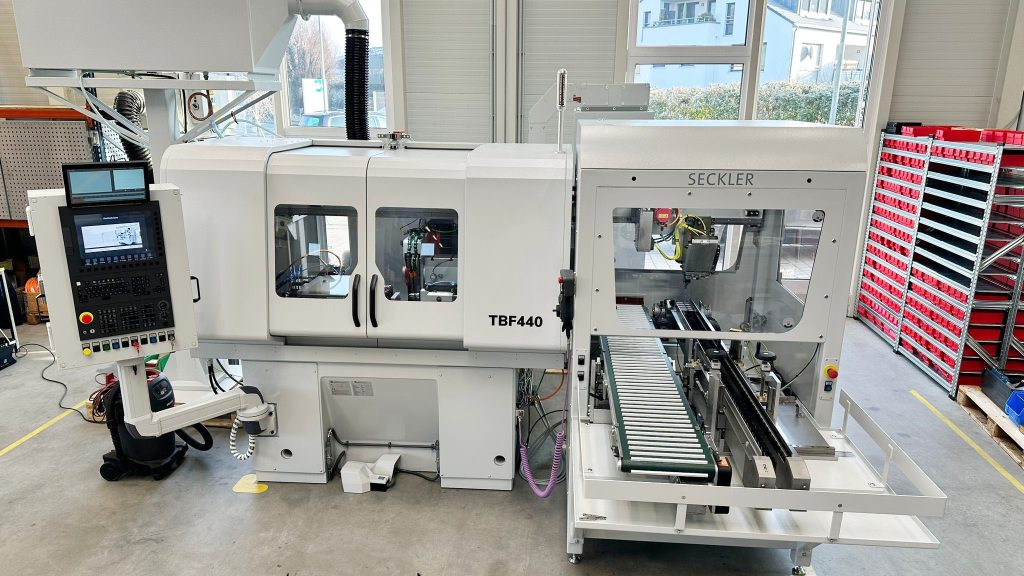

品牌:TSCHUDIN 型号:TBF440 类型:外圆磨床
机床性能好,精度高支持随时看机,想获取更多图片,视频,技术资料请联系15829359358(微信同号)
技术参数
技术参数 中心距离(毫米) |
430 |
中心高度(毫米) | 100(可选150) |
磨削长度(毫米) | 400 |
功率要求(千伏安) | 21 |
重量(千克) | 4,400 |
轴驱动 X轴速度(毫米/分钟) |
8,000 |
X轴分辨率(每分钟微米) | 0.1 |
Z轴速度(毫米/分钟) | 8,000 |
Z轴分辨率(微米) | 0.1 |
工作头 主轴锥度 |
MK5 |
中心之间的工件重量 | 100 |
包括夹紧装置的悬臂工件重量 | 80 |
可倾斜度 | +30° / -45° |
主轴转速 | 20 – 1,000 |
磨盘头 磨盘直径(毫米) |
400 |
磨盘宽度(毫米) | 80 |
左倾斜度 | 9° |
右倾斜度 | 9° |
电机功率(千瓦) | 8 |
X轴调整范围(毫米) | 340 |
纵向滑块 纵向滑块(毫米) |
480 |
工件台可倾斜度 | +/- 9° |
尾座 锥度 |
MK3 |
尖套行程(毫米) | 20(可选60或120) |
空间要求(宽x高x深) 空间要求(毫米) |
2,500×4,400×2,350 |
本机更多设备视频请关注官方视频号
